GKC-F高压开关机械特性测试仪
产品简介

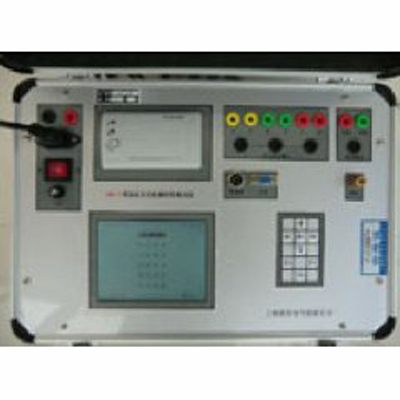

GKC-F高压开关机械特性测试仪
订购热线:021-54358329
产品介绍

一、概述

随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。GKC-F型高压开关机械特性测试仪,是我厂依据最新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004高压开关综合测试仪为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

二、功能与特点

2.1测试功能

1合(分)闸顺序                 12)超行程

2合(分)闸最大时间             13)过行程

3三相不同期                     14)刚合(分)速度

4同相不同期                     15)最大速度

5合(分)闸时间                 16)平均速度

6动作时间                       17)金短时间

7弹跳时间                        18)无流时间

8弹跳次数                       19)电流波形曲线(动态)

9弹跳幅度                        (20)时间行程速度动态曲线(ms)

10)行程                            (21)时间速度行程动态曲线(mm)

11)开距

    单位均为:     时间ms     速度 m/s          距离 mm

2.2特点

1)可做电动操作和手动操作;

2)适应500KV电压等级以内各种高压断路器的机械动特性测试;

3)可实测行程和自定义行程;

4)能够实现断路器的单合、单分、合分、重合,重分操作;

5)接线方便,操作简单,操作时只需一次合(分)动作便可得到合(分)全部数据,可选择保存50组数据,提供后期查询和上传电脑永久保存,也可现场调阅打印所有数据及运动曲线图;

6)采用汉字提示以人机对话的方式操作;

7)数据准确,抗干扰性强,体积小,重量轻,美观大方;

8)机内配有时钟电路,可显示当前年、月、日、时、分、秒,即使断电,也能自动保存设置数据及测试数据;

9)机内带有延时保护功能,断路器动作后能自动切断动作电源,很好的保护了断路器设备和高压开关测试仪;

10)仪器内置直流电源,可选择范围:30-230V/10A,不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常精确.

11)能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系;

12可配置上传软件,实现电脑存档和网上查阅,打印。

三、技术指标

环境组别:属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器.

型式:便携式                       包装:铝合金箱

尺寸与重量::

 机:440×300×150(mm)    5 (kg)

 件:440×300×80(mm)    3 (kg)

工作电源:AC220V ±10%           频率:50Hz ±5%

环境温度:-10°C~40°C             相对湿度:≤85%

绝缘电阻:≤2MΩ

介电强度:电源进线对机壳能承受1.5KV1分钟的耐压测试。

时间测试范围:1~499.9ms 分辩率:0.01ms   精度100ms内≤0.1ms

速度测试范围:15m/s     分辩率:0.01m/s   精度±1%

行程测试范围:不限      分辩率:0.01mm   精度±1%

直流电源选择范围: 25-265V/10A分辩率:1V 精度≤±1%
